Bien le bonjour !
Conservateur, minutieux et un poil nostalgique …

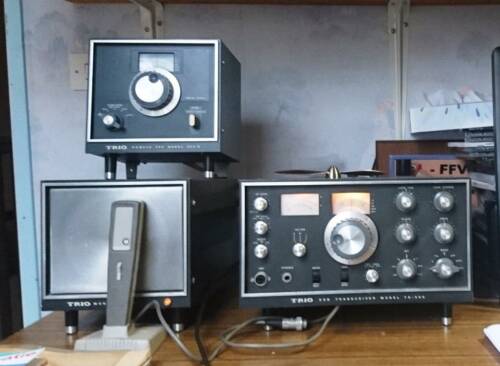

J’ai souhaité récemment remettre en fonctionnement mon premier TX acheté en 1973 un TRIO TS-500 …
A l’époque ce « bijoux de technologie » m’avait, avec son double VFO, couté bien des heures de travail pour parvenir à le payer à F2DO son ancien possesseur. Ce TX a surtout été utilisé à l’époque « Kaki » ou j’étais l’animateur du radio club F6KHX sur Rennes.
J’ai donc la semaine dernière avec Joël (F1FUJ) commencé à l’autopsier.
La première étape a consisté à vérifier l’alimentation avant même d’envisager de revoir les différents points de réglages du TX.
Je me suis dit que commencer par vérifier l’alimentation était un bon préambule surtout avec des chimiques qui ont plus de 50 ans…
Bien nous en a pris car les différentes valeurs étaient correctes à quelques pourcentage près, sauf le 900 V.
En sortie du transformateur, le secondaire totalement dessoudé au cas où ce serait des composants qui fichent le brin derrière…
Je n’ai qu’environ 500 V là où je devrais avoir 900 V !
J’ai d’ores et déjà jeté quelques bouteilles à la mer auprès d’OMs qui connaissent ces types de matériels.

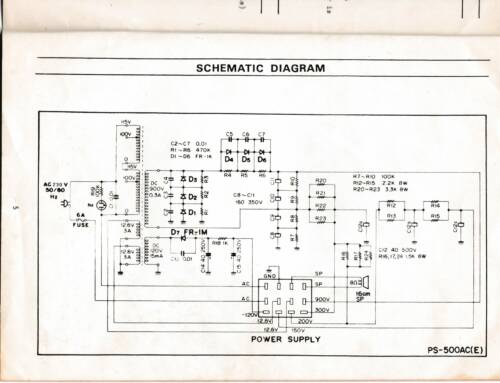

Mais les questions que je me pose sont les suivantes au regard du schéma :
- Est-ce un banal problème au secondaire du transformateur sur lequel il y a de marqué 900V ?
- Ou ce type d’alimentation semble avoir un dispositif qui « ressemble » à un Doubleur de Schenkel qui serait foireux quelque part ?
Cependant si au sein de KOP ou dans votre entourage personnel vous aviez quelqu’un qui aurait une idée ou au mieux une alimentation (PS-500AC) « fossilisée » sur une étagère que je pourrais récupérer, vous comprendrez que j’en serais ravi …. !!!
Car il me ferait vraiment de la peine d’envoyer à la déchetterie ce vieux TX qui autrement fonctionne en réception mais qui faute de HT ne passe plus en émission.
Merci par avance !
JPP F4IDS
