Référence 10 Mhz par notre KOPain Joel F1FUJ

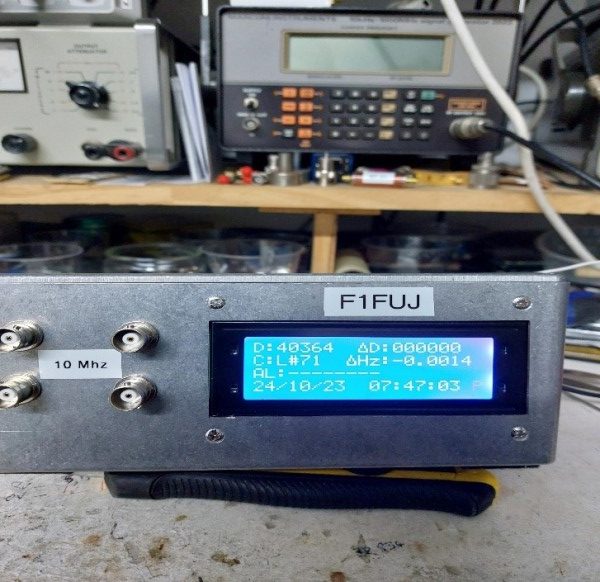

Référence 10 Mhz

Bonsoir les KOPains

Depuis quelques temps, je recherchais une référence 10 Mhz pilotée par GPS, pour piloter mes appareils de mesure. J’ai trouvé différents montages sur le net et après avoir consulté le site d’un radioamateur canadien. Ce site est à l’adresse suivante : https//bidouilleur.ca
La première vidéo YouTube d’ELECTRO-BIDOUILLEUR porte le n° EB # 518.

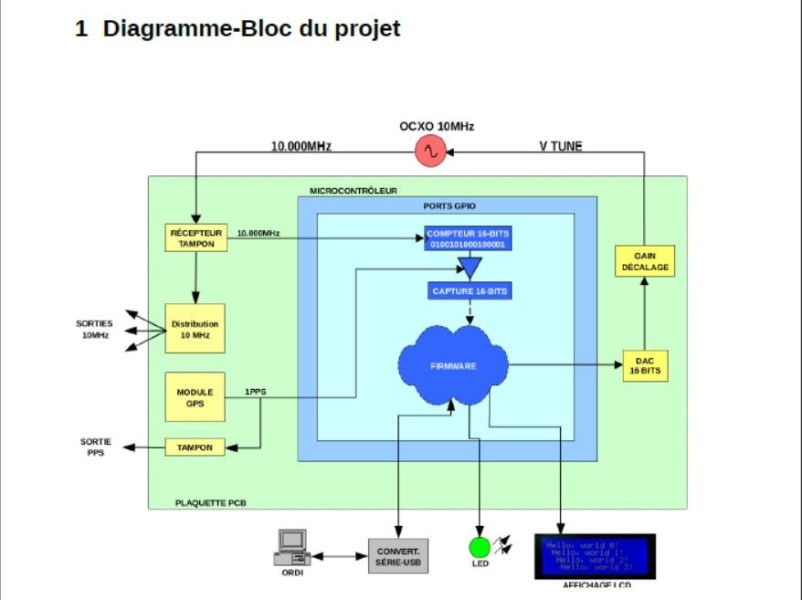

Son montage est composé de 5 ensembles : un OCXO, un récepteur GPS, un Arduino blackpill STM32F4.. un afficheur et un PCB pour réunir tous ces ensembles. Pour avoir une vue d’ensemble de cette référence, il faut se rendre sur le site d’Electro-bidouilleur.
L’OCXO doit être un modèle avec four interne pour la stabilisation du quartz. Voici la liste de quelques OCXO : Morion MV89A, MV85, la série OC131, OC143, Morion MV200….

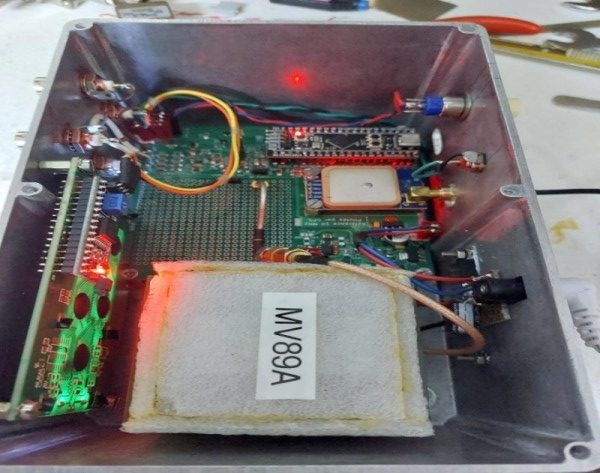

J’ai choisi le MV89A comportant 2 fours internes et d’une précision de 10-10 d’après le datasheet pour une excellente stabilité. Cette précision est largement suffisant pour nous radioamateur.

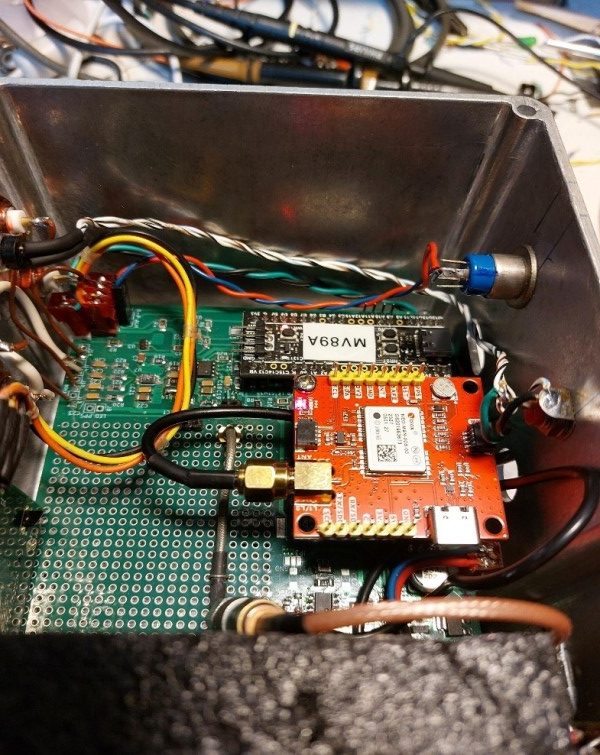

Une précision pour le récepteur GPS, on trouve à un prix raisonnable sur Ebay, Ali-express… mais ce sont tous des clones. Ce sont des anciennes puces U- blox avec une étiquette d’un modèle récent. J’ai eu l’occasion de vérifier plusieurs récepteurs ; puce G7020 avec une étiquette U-blox M8N. Si vous désiré modifier ou effacer certaines trames, vous devrez voir pour trouver un distributeur du fabricant.
L’interface est un PCB (double face) cablé avec des CMS. Seul, 2circuits sont délicat à souder. Tout le reste ne pose pas de problèmes. J’ai fait fabriqué ce circuit en Chine (JLCPCB). En 2023, le minimun est de 5 pcb pour 5 € et environ 5 € de port. Reçu sous 15 jours environ.
Pour ceux qui veulent se lancer dans cette réalisation, il faut regarder les 5 présentations youtube ou beaucoup de conseils sont donnés.
Le programme de l’Arduino gère la réception du 1PPS et le 10 Mhz, ainsi que l’affichage. Il est possible de gérer le programme avec l’aide d’un PC.
Avec l’aide d’un ami radioamateur, nous avons modifié le programme de notre ami Bertrand « Electro-bidouilleur » pour l’alléger et afficher le nombre de satellites utiles reçus.

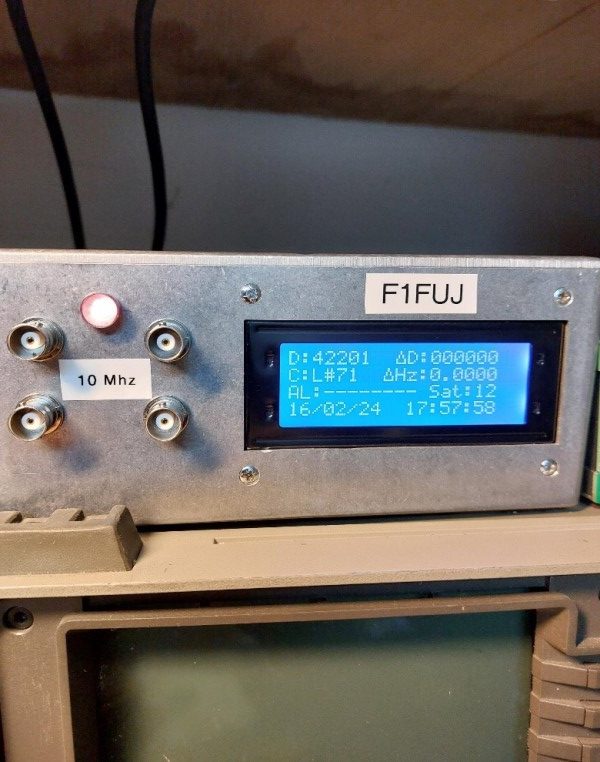

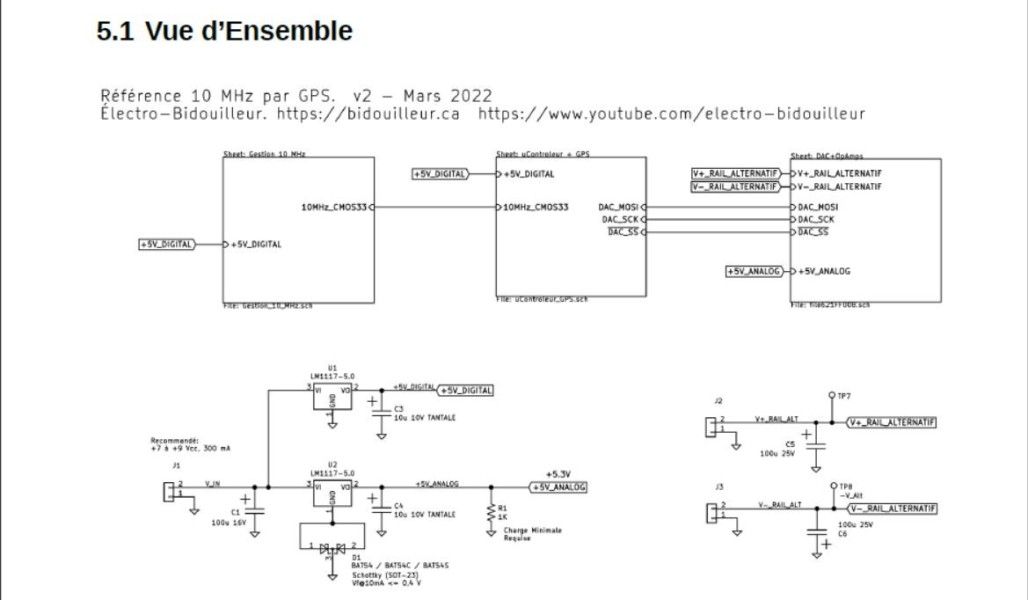

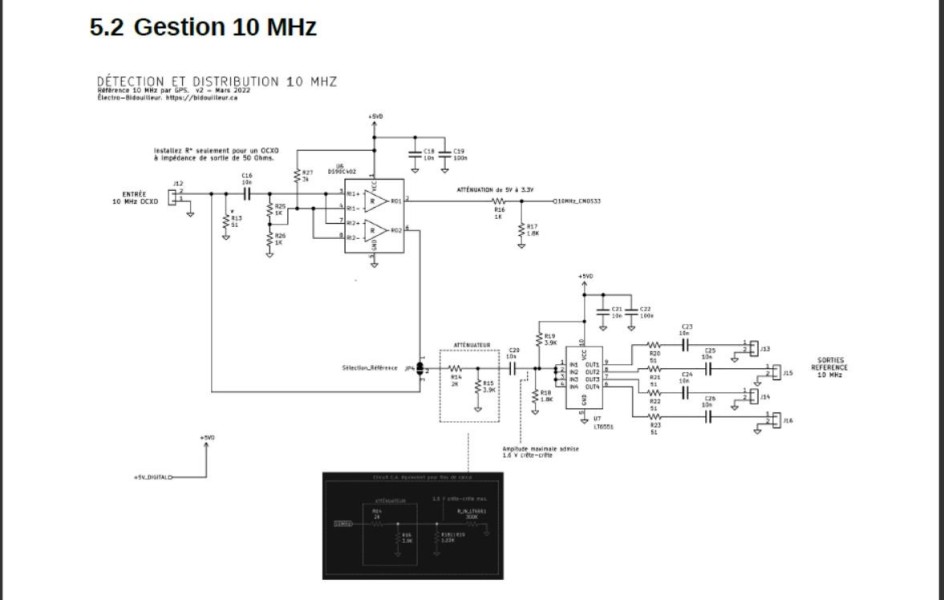

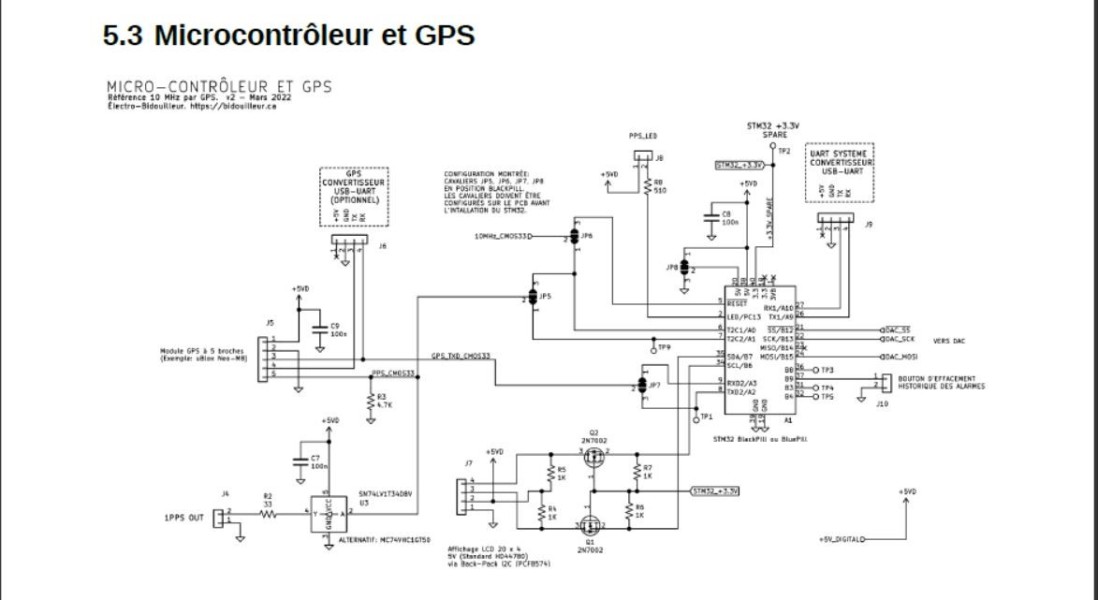

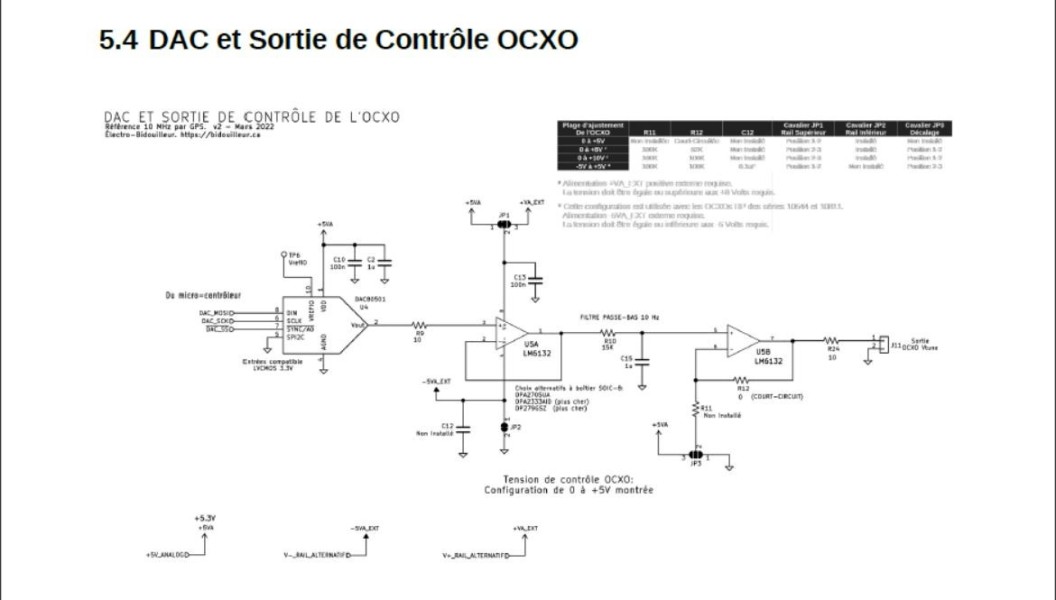

Schéma de l’ensemble :
