Il y a quelques temps j’ai fait l’acquisition de 4 antennes VHF 9 éléments de chez Antenna Amplifier design YU1CF
Il me tardait de les assembler, en vue des prochains contests.
En préambule de ce post, j’aurais quelques mots à dire concernant mon choix porté sur des
9 éléments …
Du point de vue mécanique, nous sommes sur des antennes de longueurs moyenne, ici c’est 4,60 m facilement transportable elles peuvent être séparées en trois ou quatre parties, le boom ne nécessite pas de jambe de force, sa solide section empêche l’antenne de fléchir sur sa longueur.
Du point de vue radio, une 9 éléments est un excellent compromis gain/mise en œuvre.
Ici l’antenne procure un gain de 14,3 dbi pour un ratio AV/AR de 32 db et une ouverture de 37 degrés.
On peut encore envisager un stack vertical de 4 antennes avec un espace de 3m, l’ensemble peut alors procurer un gain de 21dbi, toutefois il faudra bien compter sur une longueur totale d’environ 15 m pour une bonne efficacité du groupement.

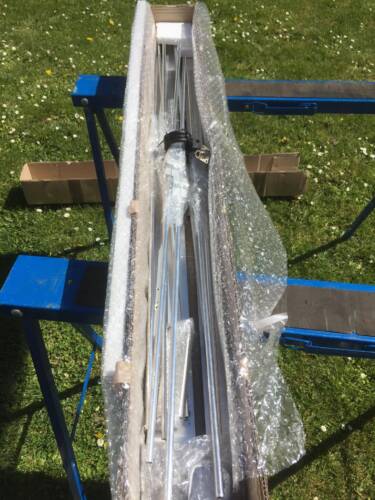

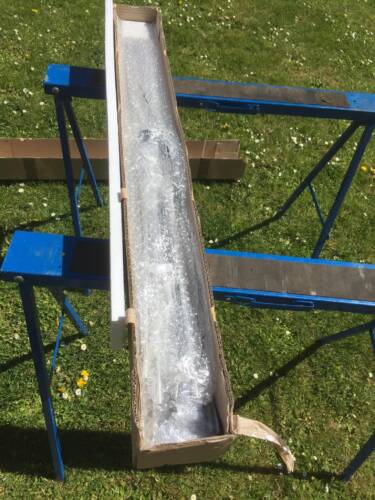

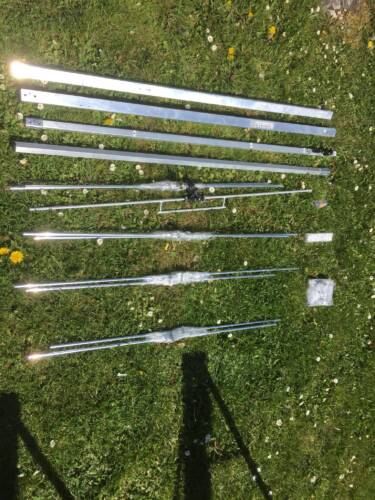

Le produit arrive bien emballé, carton papier bulle, les éléments sont biens protégés, une fois sortie de son cocon on ne peut qu’apprécier la qualité, tout est bien !

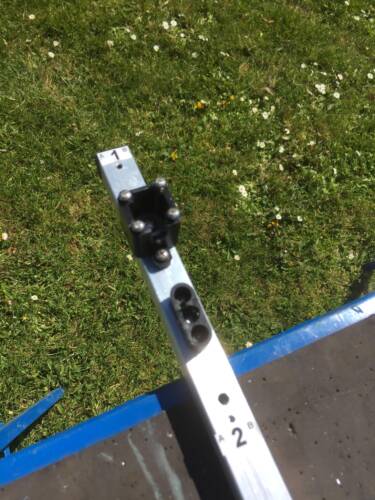

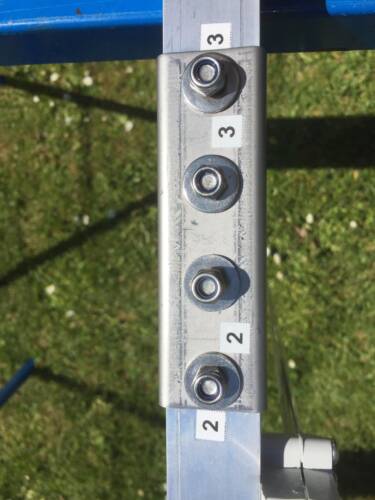

Pas de notice de montage… bon, on se rend compte que c’est inutile, tout est repéré, des numéros à assembler des lettres pour le sens de montage, bref un enfant peut faire l’assemblage.

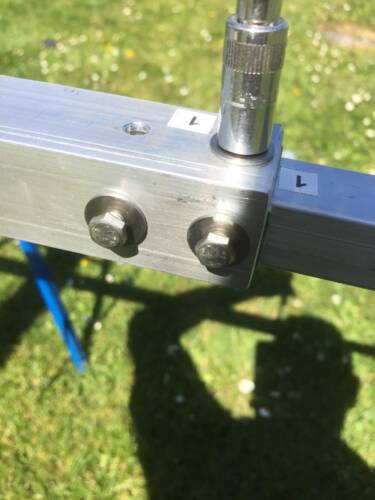

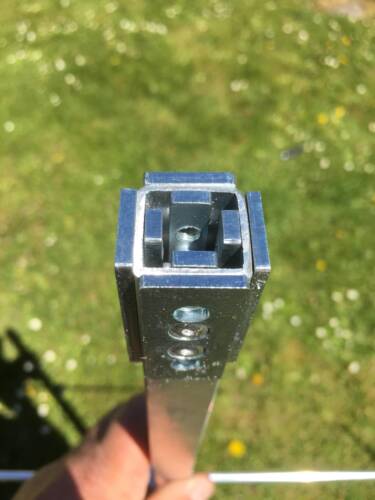

Les deux parties centrale du boom font 30mm au carré et les deux extrémités font 20mm carré dans un aluminium de bonne épaisseur !

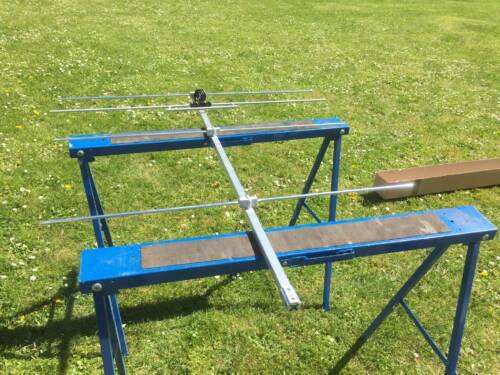

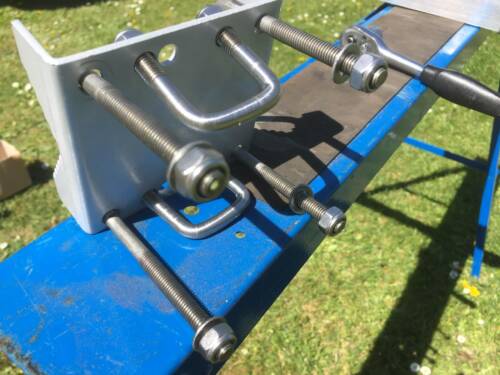

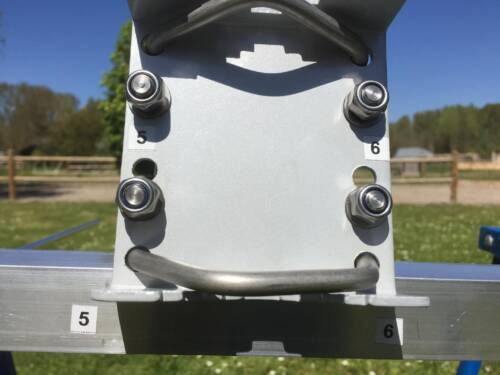

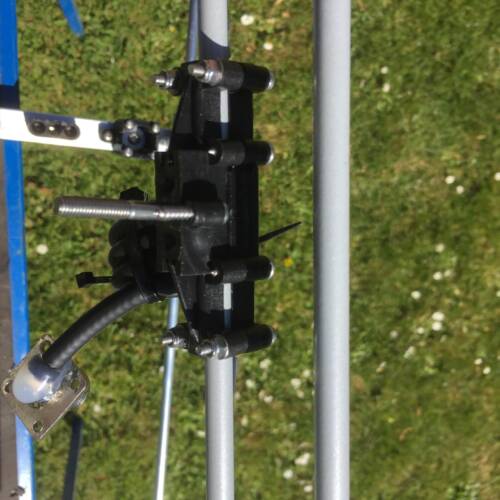

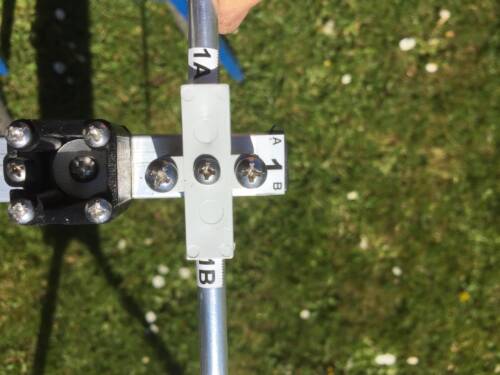

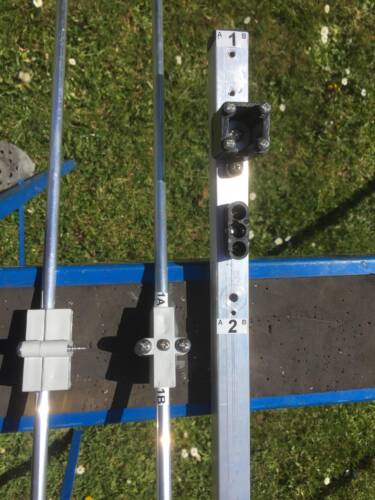

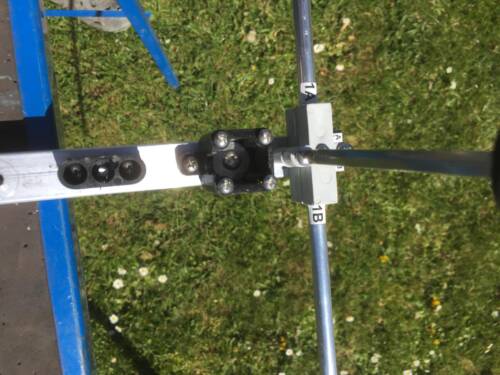

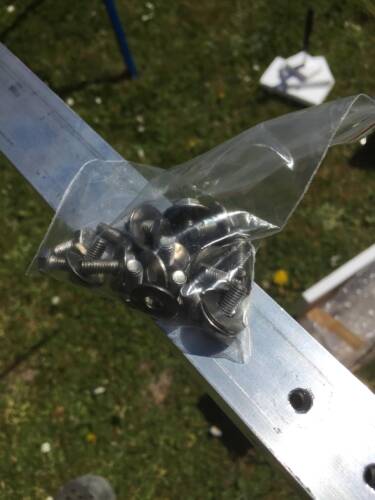

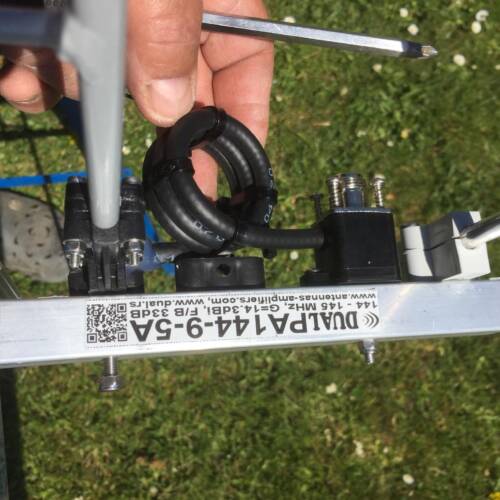

Le brin rayonnant lui est en cuivre avec une protection de surface, les éléments en alu de 8mm s’empilent comme des Légos sur le boom c’est déjà fini… reste à mettre en place les colliers de fixation de mât, en acier les U Sont en inox les écrous un-stop non pas de mal à rentrer sur les brides qui arrivent pré-graissée, c’est presque passé trop vite….

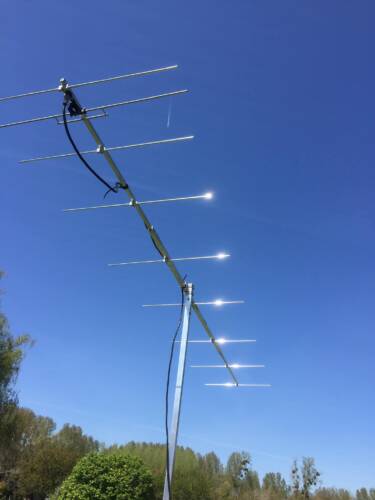

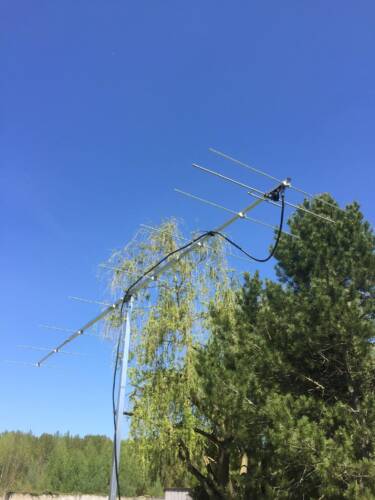

je monte l’antenne sur un mât à 3 mètre, l’analyseur AA500 en main,
Bing 1/1 rien à faire, de toute façon le brin rayonnant est soudé,
Les 4 antennes me donnent exactement la même courbe.
C’est du sérieux !!
Joel F6JMT
