Bonjour,
l idée me trottait dans la tète depuis un moment, de fabriquer une station QO-100 portable , et après une réunion de Bureau de l ARSM 77 en visio, pendant laquelle ce mode de communication à été évoqué , j ai repris contact avec notre KOPain F5GVA Claude , afin d’échanger avec lui, de sa construction pour sa propre station et celle de F6KOP.
Claude m’a très gentiment et instantanément envoyé la liste du matériel nécessaire permettant la réalisation d’une station QO-100 , ainsi que les conseils avisés , et son retour d expérience. et a pris le temps de répondre a mes nombreuses questions par mails tout au long de ma construction
J ai donc passé la commande auprès notre nouveau sponsor a L’ARSM 77 »PASSION RADIO.FR » , et commander en parallèle, une antenne SAT de camping d’un diamètre 35 cm et doublée par une parabole de diam 60 cm, ainsi que différentes autres pièces nécessaires sur des sites marchand

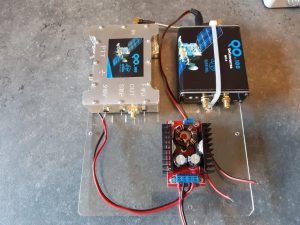

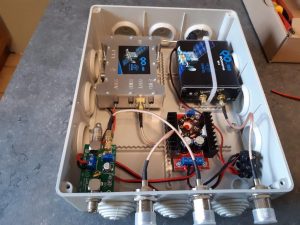

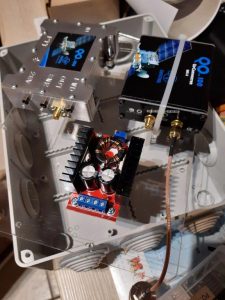

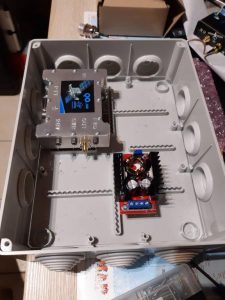

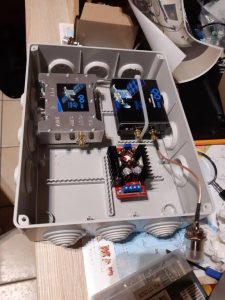

Une fois le matériel réceptionné en quelques jours , j ai pu le week-end suivant procéder a la mise en place des différents éléments dans une boite type »PLEXO » permettant l émission et la réception des Signaux QO-100 et sur le deuxième week-end procéder au différents Tests.
Ci dessous des photos de montage et d essais , essais réalisés avec :

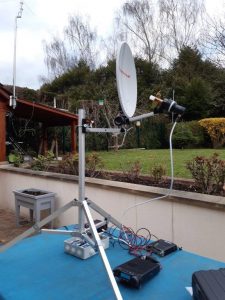

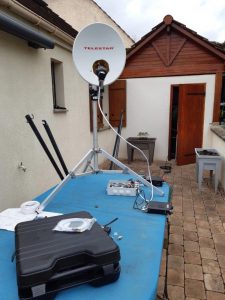

—–Une parabole de 35 cm et une Antenne POTY = la réception est bonne, par contre le diamètre de la parabole ne permets pas a l antenne POTY d être pleinement optimum en émission

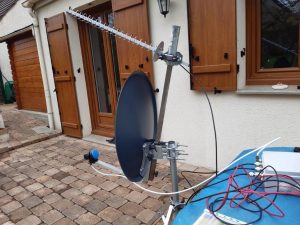

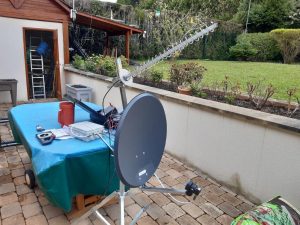

—–Une parabole de 60 cm et une antenne Helix 13 = la réception est excellente et la transmission idem

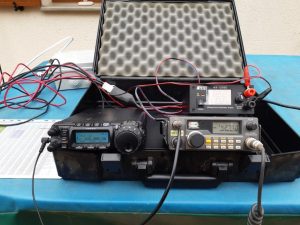

—– les trois TRX utilisés ont étés un FT 857 pour la réception en 432 Mhz, un FT 817 pour l émission en 144 et l excitation du UP CONVERTER pour l émission en 2,4 GHz , et avec avec un FT 290 RII en remplacement du FT 817 pour tester la différence de modulation
En conclusion : il me reste à mettre toute cette installation au « propre » et effectuer les ajustements pour rendre cette installation Portable / Fixe
Néanmoins pendant la phase de tests de ce dimanche dernier 3 QSO réalisés ( 2 français F9OE et F5JWX ) et un indonésien YC5YC . avec des reports à 59
Bonne construction et à votre écoute si vous avez des questions
Meilleurs 73’s de Steff F4HHY
