Pour les amateurs de météo et plus particulièrement la météo marine voici un tutoriel pour décoder les images fax en HF avec le logiciel FL DIGI.
Télécharger le logiciel ici
Après l’installation, sélectionner le mode WEFAX IOC-576 – LPM 120.
Mettre le récepteur en mode USB.
Les fréquences :
BRACKNELL METEO : 2618.5 / 4610 / 8040 KHz
RN LONDON : 3652 / 4307 / 6446 KHz
HAMBOURG : 3855 / 7880 / 13882.5 KHz

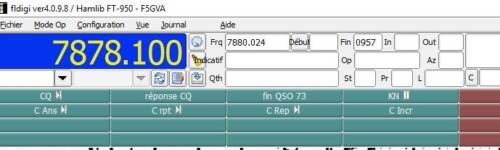

Sur le récepteur il faut afficher la fréquence avec -1.9 KHz.
Exemple : Hambourg 7880 KHz = 7878.1 KHz

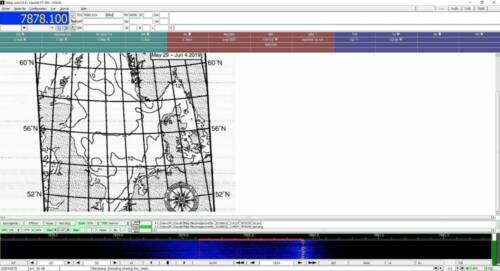

Sur le waterfall, la ligne droite rouge doit être positionnée sur le signal reçu :
Pour redresser l’image reçue, vous pouvez agir sur les commandes SLANT et ALIGN

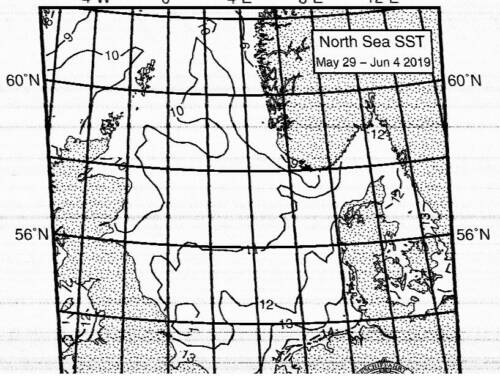

Exemples d’images reçues
Les images reçues sont enregistrées automatiquement et vous les retrouvez dans le répertoire image de FL DIGI.
Ci-dessous un tableau trouvé sur Internet avec de nombreuses fréquences.
| Emetteur | Fréquences |
| Apra Guam NW pacifique | 5258 5262 10253 10257 16026.6 19858 19862 23008 |
| Athens Greece | 4481 8105 |
| Bangkok Thailande | 7396.8 10299 17520 |
| Boston USA | 4235 6340.5 9110 12750 |
| Buenos Aires Argentine | 7930 18093 |
| Cape Naval Afrique du Sud | 4014 7508 13538 18238 |
| Charleville Australia | 2628 5100 11030 13920 20469 |
| Dakar Senegal | 19751 |
| Diego Garcia | 7582 12806 20302 |
| Exmouth | 8614 12727.5 16914.5 |
| Halifax Canada | 122.5 4271 6496.4 10536 13510 |
| Hamburg Germany | 3855 7880 13882.5 |
| Honolulu USA Hawai | 9982.5 11090 16135 23331.5 |
| Inuvik Canada | 8457.8 |
| Iqaluit and Resolute Canada | 3253 7710 |
| Kodiak USA Alaska | 2054 4298 8459 12412.5 |
| Kyodo Japan | 4316 8467.5 12745.5 16971 17069.6 22542 16035 17430 note : rpm = 60 ou 120, IOC=576 |
| Melbourne Australie | 5100 |
| Moscow Russia | 4318 5108 7670 10611 13886 (sous réserves) 3830 5008 6987 7695 10980 12961 11617 |
| Murmansk Russia | 5336 6445.5 7908.8 10130 |
| Nairobi Kenya | 9044.9 17447.5 |
| New Orleans USA Louisiane | 4317.9 8503.9 12789.9 17146.4 |
| Northwood , UK ( Golfe persique) | 6834 12390 18261 |
| Northwood England | 2618.5 4610 8040 11086.5 18261 |
| Pekin Chine | 5526.9 8121.9 10116.9 14366.9 16025.9 18236.9 8461.9 12831.9 16903.9 |
| Pevek Chukotka Russie NE | 148 note : rpm = 90 IOC = 576 |
| Pt Reyes Californie USA | 4346 8682 12786 17151.2 22527 |
| Rio de Janeiro Brazil | 12665 16978 |
| Roma Italy | 4777.5 8146.5 13597.4 |
| Seoul Coree | 5385 5857.5 7433.5 9165 13570 |
| Sklamlebaek, Danemark | 5850 9360 13855 17510 |
| Sydney – nova scotia Canada | 4416 6915.1 |
| Taipe Chine | 4616 5250 8140 13900 18560 |
| Tashkent1 Uzbekistan Tashkent2 Uzbekistan |
3690 4365 5890 7570 9340 14982.5 3280 5285 8083 9150 13947 note : RPM = 60, 90, ou 120 IOC=576 |
| Tokyo Japon | 3622.5 7795 9970 13988.5 18220 18441 |
| Valparaiso Chili | 4228 8677 17146.4 |
| Wellington, New Zealand | 3247.4 5807 9459 13550.5 16340.1 |
| Wiluna Australia | 5755 7535 10555 15615 18060 |
| Yokosuka Japon | 4956 12777 22324.5 |
Bon RX à tous,
© F5GVA – juin 2019 pour F6KOP
